印制線路板并非鉆個孔裝上元器件那么簡單，其實印制電路板過程并不難,，難的在于生產完成后的檢測環節,，今天給大家?guī)淼闹R(shí)點是pcb板檢測步驟及過程,。

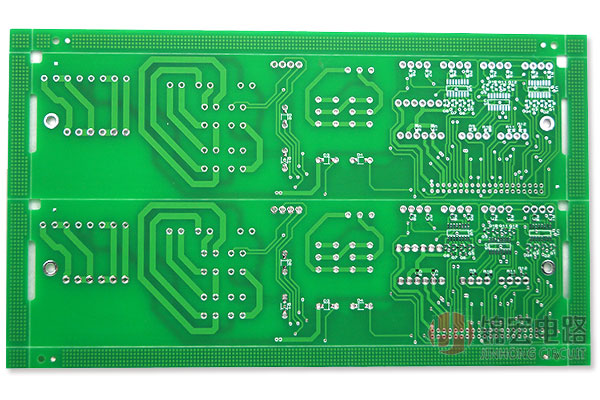

　　1、檢測PCB板測試儀表內阻要大

　　測量集成電路引腳直流電壓時,，應選用表頭內阻大于20KΩ/V的萬用表,，否則對某些引腳電壓會有較大的測量誤差。

　　2,、檢測PCB板要注意功率集成電路的散熱

　　功率集成電路應散熱良好,，不允許不帶散熱器而處于大功率的狀態下工作。

　　3,、檢測PCB板引線要合理

　　如需要加接外圍元件代替集成電路內部已損壞部分,，應選用小型元器件，且接線要合理以免造成不必要的寄生耦合，尤其是要處理好音頻功放集成電路和前置放大電路之間的接地端,。

　　4,、檢測PCB板要保證焊接質量

　　焊接時確實焊牢，焊錫的堆積,、氣孔容易造成虛焊。焊接時間一般不超過3秒鐘,，烙鐵的功率應用內熱式25W左右,。已焊接好的集成電路要仔細查看，最好用歐姆表測量各引腳間有否短路,，確認無焊錫粘連現象再接通電源,。

　　5、檢測PCB板不要輕易斷定集成電路的損壞

　　不要輕易地判斷集成電路已損壞,，因?yàn)榧呻娐方^大多數為直接耦合,，一旦某一電路不正常，可能會導致多處電壓變化,，而這些變化不一定是集成電路損壞引起的,，另外在有些情況下測得各引腳電壓與正常值相符或接近時，也不一定都能說明集成電路就是好的,。因?yàn)橛行┸浌收喜粫?huì)引起直流電壓的變化,。
